Как устроен томограф: от магнита до изображения — как работает оборудование МРТ

Магнитно-резонансная томография (МРТ) — один из самых информативных методов визуализации внутренних структур организма без использования ионизирующего излучения. Современные системы МРТ представляют собой сложное медицинское оборудование, сочетающее физику, инженерные решения и цифровые технологии. По данным Росздравнадзора (2024), в России установлено более 1 900 МРТ-аппаратов, из них около 68% работают с напряжённостью поля 1,5 Тл и выше. За последние годы произошла значительная модернизация парка: внедрены системы ИИ-обработки изображений, повышена скорость сканирования и комфорт для пациентов. Понимание принципа работы томографа помогает не только врачам, но и пациентам осознанно подходить к обследованию.

Процесс формирования изображения — результат взаимодействия нескольких ключевых компонентов.

Основные элементы МРТ-системы

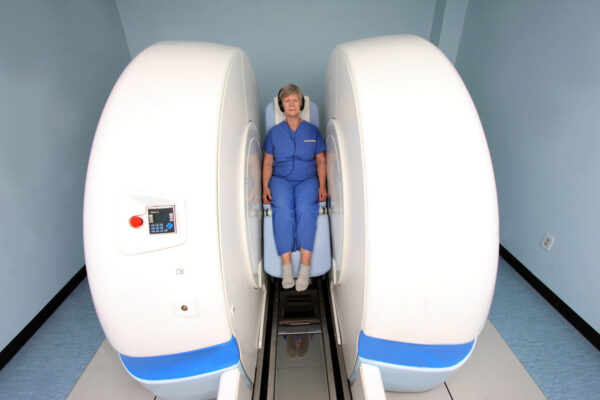

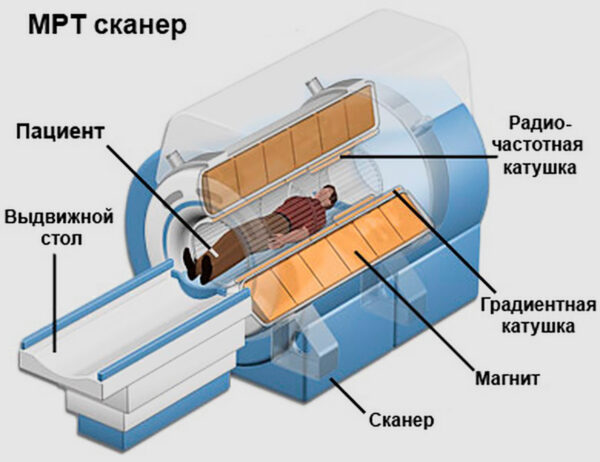

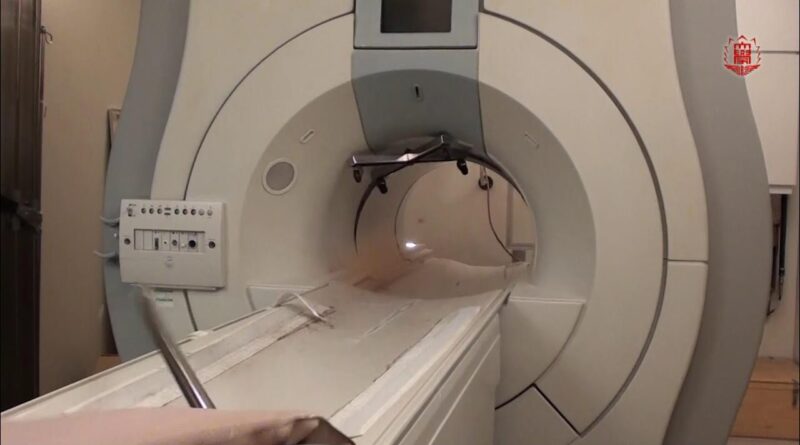

Современный томограф состоит из нескольких взаимосвязанных систем:

• Сверхпроводящий магнит: создаёт постоянное магнитное поле (1,5–3,0 Тесла). Для поддержания сверхпроводимости катушки охлаждаются жидким гелием до –269 °C;
• Градиентные катушки: локально изменяют магнитное поле, позволяя точно определять положение сигнала в пространстве. Работают с частотой переключения до 100 Гц;
• Радиочастотная система: передаёт импульсы и принимает сигнал от ядер водорода в тканях;
• Система охлаждения: криогенная установка («криоохладитель») минимизирует испарение гелия, продлевая срок службы магнита без дозаправки;
• Компьютерная платформа: реконструирует данные в 2D/3D-изображения с помощью алгоритмов Фурье-преобразования.

Например, аппараты Siemens Magnetom Sola (1,5 Тл) и GE Signa Explorer (3,0 Тл) используют ИИ для уменьшения времени сканирования на 30–40% без потери качества.

Дополнительные компоненты: от контраста до автоматизации

Помимо базовой конструкции, современное медицинское оборудование включает дополнительные модули:

1. Инжектор магнитно-резонансной томографии: автоматическое устройство для введения контрастного вещества (обычно на основе гадолиния) в строго заданный момент исследования. Обеспечивает равномерное распределение препарата и повышает точность диагностики опухолей и воспалений. Подробнее здесь https://xn--80aic1ae4a.xn--p1ai/catalog/inzhektory-dlya-mrt;
2. Фазированные радиочастотные решётки: многоканальные катушки (до 128 каналов) увеличивают чувствительность и разрешение;
3. Системы подавления шума: активная компенсация звукового давления (до 110 дБ при работе градиентов);
4. Интеграция с PACS: прямая передача данных в архивы электронных медицинских записей.

Тренды развития оборудования МРТ

В 2023–2025 годах наблюдается несколько ключевых направлений:

• Повышение энергоэффективности: появление «безгелиевых» магнитов (например, Philips Ingenia Ambition X) снижает эксплуатационные расходы;
• Ускорение сканирования: протоколы типа Compressed Sensing позволяют проводить исследование головного мозга за 7–8 минут вместо 20–25;
• Локализация производства: в России развивается проект по созданию отечественных низкопольных томографов (НИИ «Электроника») на базе Курчатовского института.

Заключение

Оборудование МРТ антмед — это высокотехнологичный комплекс, где каждый элемент влияет на качество диагностики. От мощности магнита до программной обработки — всё направлено на получение чёткого, достоверного изображения. Современные решения, такие как инжектор магнитно-резонансной томографии, делают обследование не только точнее, но и безопаснее.

При закупке такого оборудования, стоит обратить внимание на:

• напряжённость магнитного поля;
• наличие ИИ-обработки и автоматического инжектора;
• тип катушек и уровень шума;
• сервисную поддержку и доступность запчастей;
• соответствие требованиям телемедицины и электронного документооборота.

С развитием цифровых технологий, будущее МРТ — за скоростью, автономностью и персонализацией сканирования. Главное — сохранять баланс между техническим прогрессом и безопасностью пациента.
